試驗步驟之低溫啟動試驗
應按照以下步驟進行燃料電池電堆低溫啟動試驗：
a)燃料電池電堆正常穩定運行情況下，按照制造商規定或者附錄B的關機程序，對低溫存儲前的燃料電池電堆進行關機；b)將燃料電池電堆置于低溫存儲試驗箱中，按試驗要求設置試驗箱溫度，靜置12h以上；
c)將燃料電池電堆在低溫試驗環境中，按照制造商規定的低溫啟動程序或附錄A的程序啟動，記錄達到額定功率輸出的時間、氣體消耗及相關的電流、電壓；
d)將燃料電池電堆在額定功率輸出穩定運行10min(功率加載誤差≤2%)；
e)重復a）、b）、c）、d），達到連續成功啟動2次；
f)在室溫下，按照7.2～7.10進行燃料電池電堆的氣密性試驗、運行試驗、允許工作壓力試驗、冷卻系統壓力試驗、竄氣試驗、壓力差試驗、啟動試驗、關機試驗、發電性能試驗；
g)按照燃料電池電堆制造商提供的程序關機并保存燃料電池電堆。
試驗數據處理按照如下要求對試驗數據進行處理：
a)燃料電池電堆在進行8.4.3.1f）試驗時，按照7.2～7.10試驗的要求采集試驗數據，并計算；
b)試驗數據按7.11的規定進行匯總；
c)將低溫啟動試驗后的燃料電池電堆性能參數與低溫啟動試驗前標準溫度環境燃料電池電堆的性能參數進行比較；
d)從上述比較中得出燃料電池電堆在低溫啟動前后的流體泄漏、啟動時間及能耗與燃料與氧化劑的消耗量、關機時間及能耗、吹掃時間及能耗、外部能量與物質消耗量等燃料電池電堆性能參數的變化，進而得出該燃料電池電堆的低溫啟動特性。
表5給出了燃料電池電堆低溫啟動能耗、氣體消耗及熱平衡數據。表6給出了燃料電池電堆低溫存儲前后性能參數及差別。

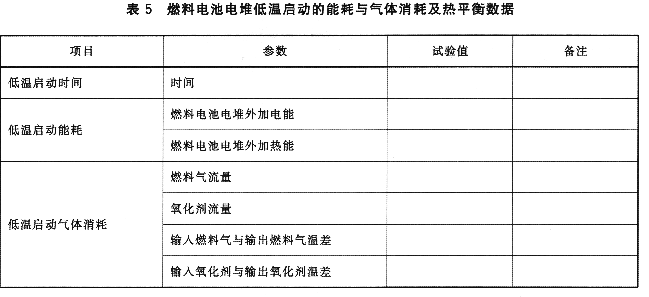

表5燃料電池電堆低溫啟動的能耗與氣體消耗及熱平衡數據

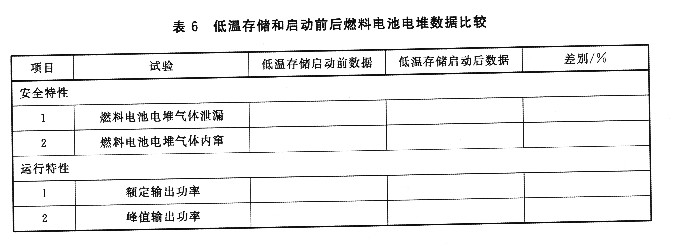

表6低溫存儲和啟動前后燃料電池電堆數據比較
9試驗報告
9.1概述：試驗報告應提供足夠多的準確、清晰和客觀的試驗數據以用來進行分析和參考。報告包括三種形式：摘要、詳細和完整。每種形式的報告都應包含相應的標題頁和目錄。根據本標準進行的試驗，摘要報告將提供給有關各方。
9.2標題頁標題頁應介紹下列信息：
a)報告編號（可選）’
b)報告形式（摘要、詳細和完整）’
c)報告作者；
d)試驗執行單位；
e)報告日期；
f)試驗地址；
g)試驗名稱；
h)試驗日期和時間；
i)發電系統標識和制造商名稱。
9.3目錄
每種形式的報告都應提供相應目錄。
9.4摘要報告
摘要報告應包括下列信息：
a)試驗?zāi)康模?br /> b)試驗、儀器和設備的描述；
c)試驗項目的順序和日期，以及所有的試驗結果；
d)相應結論。
9.5詳細報告；詳細報告應在摘要報告內容外增加下列信息：
a)燃料電池電堆的類型、規格、運行配置和說明試驗邊界的流程圖；
b)儀器和設備的安排、布置和運行條件的描述；
c)儀器設備校準情況；
d)計算方法；
e)顯示試驗結果的表格和圖形；
f)試驗及其結果的討論（如，評論和記錄）。
9.6完整報告
完整報告應在詳細報告內容外增加原始數據表復印件。原始數據表應在測量數據中增加下列信息：
a)試驗進行日期和時間5
b)用于試驗的設備的型號和測量精度5
c)試驗的環境條件；
d)試驗者的姓名。
附錄C為試驗報告的參考模板。
