二次元影像測量儀
產品名稱：影像測量儀zh-1510
>>>產品用途及特點
該儀器適用于以二座標測量為目的的一切應用領域，在機械、電子、儀表、塑膠等行業被廣泛應用。
本儀器具有多種數據處理、顯示、輸入、輸出功能，特別是工件擺正功能非常實用；備有RS-232接口，與電腦連接后，采用專門Quickmeasuring測量軟體軟體可對測繪圖形進行處理及輸出；采用彩色CCD攝像機、變焦物鏡作為測量瞄準系統；由二坐標工作臺、光柵尺與資料處理器組成數位測量及數據處理系統。用戶可根據各自的需要選配印表機和不同的測量瞄準系統。

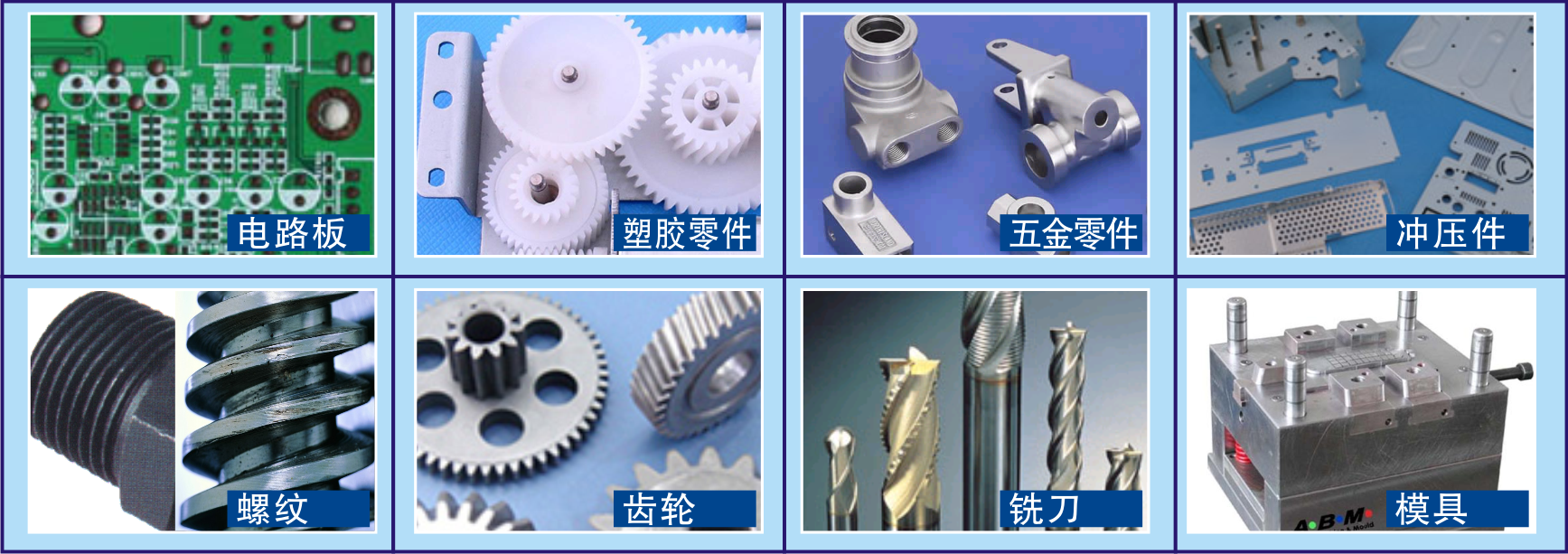

>>>儀器可測量的部分工件
>>>產品規格及基本參數
名 數 | 參數 | |
工
作
臺
| 金屬臺面尺寸(MM) | 354 x228 |
玻璃臺面尺寸:(MM) | 210 x160 | |
X座標行程:(MM) | 150 | |
Y座標行程:(MM) | 100 | |
儀器外形尺寸(長)X(寬)X(高) MM: | 600 X 530 X950 | |
儀器重量(KG): | 100 | |
Z 座標升降行程:(MM):175(調焦) 工作距離(MM):108 X、Y、Z數顯解析度:0.0005MM X、Y 坐標示值誤差:≤(3+L/200)UM | ||
影 像 系 統 | 攝影機:美國 TEO CCD 變焦物鏡倍率:0.7~4.5X 視頻總倍率:30X~230X 物方視場:7~1.1MM | |
照明 | 表面光源與透射光源均用 LED，亮度可調 | |
電源 | 180V(AC)~260V(AC)50HZ | |
測量軟體 | QUICKMEASURING 測量軟體，可測線、角、圓、圓心距、角度、高度、平面距、空間距、平整度、球等。 | |
